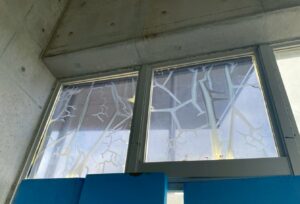

---

ガラスフィルムの劣化——

窓ガラスに貼られた一枚の薄いフィルム。それは、紫外線を遮断し、室内の温度を調整し、プライバシーを守り、時には防犯や飛散防止という重要な役割を担っている。しかし、この透明な守護者は、日々容赦なく降り注ぐ紫外線、温度変化、湿気との静かな戦いを強いられている。ガラスフィルムの劣化は、単なる見た目の問題ではなく、建物の快適性、安全性、そして経済性に直結する重要な課題である。

株式会社豊絆のようなガラスフィルム施工の専門家として、私たちは日々この劣化と向き合い、お客様の資産を守るための最善の方法を模索している。本コラムでは、ガラスフィルムがなぜ劣化するのか、その科学的メカニズムから実務的な対策まで、包括的に解説していく。

第一章：ガラスフィルムという素材の本質

1-1. ガラスフィルムの構造

建築用ガラスフィルムは、一見シンプルな製品に見えるが、実は高度な技術が集約された複合材料である。一般的なガラスフィルムは、以下のような多層構造を持っている。

最も基本となるのは、PET（ポリエチレンテレフタレート）と呼ばれる樹脂フィルムである。PETは透明性が高く、機械的強度にも優れているため、ガラスフィルムの基材として広く使用されている。この基材の厚みは通常50〜200ミクロン程度で、用途によって調整される。

基材の表面には、用途に応じた機能層が施される。遮熱フィルムであれば金属蒸着層やセラミック層、UVカットフィルムであれば紫外線吸収剤を含んだコーティング層、防犯フィルムであれば複数のPET層を積層した構造となる。

そして最も重要なのが、ガラスに接着するための粘着層である。この粘着層には、アクリル系やシリコーン系の感圧接着剤が使用され、ガラスとの密着性を確保しながらも、必要に応じて剥離できる設計となっている。

最外層には、傷や汚れからフィルムを守るハードコート層が施されることが多い。3M製品に代表される高品質なフィルムでは、独自技術による高硬度のハードコーティングが施され、日常的な摩擦や清掃による傷つきを防いでいる。

1-2. ガラスフィルムに求められる性能

ガラスフィルムは、建築物に施工された瞬間から、過酷な環境に晒され続ける。

まず、紫外線である。窓ガラスを通過してきた紫外線は、年間を通じて容赦なくフィルムに降り注ぐ。紫外線は波長が短く、高いエネルギーを持つため、有機材料である樹脂を分解する力を持っている。

次に、温度変化である。夏場の直射日光を受けた窓ガラスとフィルムの間は、70度以上の高温になることもある。逆に冬場には氷点下まで下がることもあり、この温度サイクルの繰り返しが材料に疲労を蓄積させていく。

さらに、湿度の影響も無視できない。特に日本のような高温多湿の気候では、フィルムとガラスの界面に水分が侵入し、接着力を低下させる原因となる。結露が頻繁に発生する窓では、この影響が顕著に現れる。

そして、物理的な接触である。清掃時の摩擦、カーテンとの擦れ、子供やペットによる接触など、日常的にフィルム表面には様々な力が加わる。これらの累積的なダメージも、長期的には劣化の要因となる。

第二章：劣化のメカニズム——見えない敵との戦い

2-1. 紫外線劣化：最大の敵

ガラスフィルムの劣化において、最も大きな影響を与えるのが紫外線である。紫外線は波長が280〜400nmの電磁波で、その高いエネルギーによって有機化合物の化学結合を切断する力を持っている。

PETを構成する高分子鎖は、紫外線を吸収すると光化学反応を起こし、主鎖が切断されたり、架橋構造が形成されたりする。この現象を「光劣化」と呼ぶ。光劣化が進行すると、フィルムは次第に脆くなり、引っ張り強度が低下していく。

初期段階では外見上の変化はほとんど見られないが、分子レベルでは着実に劣化が進行している。やがて、フィルム表面に微細なクラックが発生し始め、これが光を乱反射させることで、フィルムが曇って見えるようになる。この段階を「白濁化」と呼ぶ。

さらに劣化が進むと、色素成分の分解による変色が起こる。遮熱フィルムに含まれる染料や顔料が紫外線によって分解され、当初の色調が失われていく。青みがかった色が黄色く変色したり、全体的にくすんだ印象になったりするのは、この現象によるものである。

紫外線劣化の厄介な点は、一度始まると加速度的に進行することである。表面に微細なクラックが入ると、そこから酸素や水分が侵入しやすくなり、内部の劣化を促進する。これにより、表面だけでなくフィルム全体の劣化が進んでいく。

2-2. 熱劣化：見えない疲労の蓄積

温度もまた、ガラスフィルムの劣化に大きな影響を与える要因である。有機材料である樹脂は、温度が上昇すると分子運動が活発になり、化学反応の速度が増す。一般的に、温度が10度上昇すると、化学反応の速度は約2倍になるとされている。

夏場の窓ガラスとフィルムの間は、いわば「温室」のような状態になる。直射日光を受けたガラス面は50〜70度、時にはそれ以上の高温に達することもある。この高温状態では、PETの分子鎖の熱運動が活発化し、酸化反応が促進される。

特に問題となるのが、南向きや西向きの窓、あるいは天窓のような傾斜ガラスに施工されたフィルムである。これらの場所では、長時間にわたって強い日射を受けるため、熱による劣化が早く進行する。メーカーが内貼りフィルムの耐久年数を10〜15年と設定しているのに対し、傾斜ガラスや高温環境下では5〜7年と短く設定しているのは、この熱の影響を考慮してのことである。

また、温度変化の繰り返しも無視できない。昼夜の温度差、季節による温度差により、フィルムは膨張と収縮を繰り返す。この熱サイクルによって、フィルム内部に微細な応力が蓄積し、やがてクラックや剥離の原因となる。

さらに、熱はフィルムの粘着剤にも影響を与える。高温下では粘着剤が軟化し、ガラス面から少しずつ剥離し始めることがある。逆に、粘着剤が過度に硬化してしまうケースもある。いずれにしても、接着力の低下につながり、フィルムの浮きや剥がれの原因となる。

2-3. 湿気劣化：水という静かな侵略者

日本のような高温多湿の気候において、湿気はガラスフィルムにとって大きな脅威である。水分は様々な経路でフィルムとガラスの界面に侵入し、接着力を低下させる。

最も顕著なのが、結露による影響である。冬場の窓ガラスに発生する結露は、ガラス表面に水膜を形成する。この水分は、フィルムの端部から徐々に内部に浸透し、粘着層を侵していく。特に、施工時に端部の処理が不十分だった場合、そこから水分が侵入しやすくなる。

水分が粘着層に到達すると、接着剤の化学構造に変化をもたらす。アクリル系粘着剤の場合、水分によって加水分解が起こり、粘着力が徐々に低下していく。これにより、フィルムの端部から浮きが始まり、やがて気泡が発生する。

また、高湿度環境下では、フィルムとガラスの界面に微細な水滴が閉じ込められることがある。これが光の屈折率を変化させ、虹のような模様（干渉縞）が見えることがある。これは「ウォータースポット」と呼ばれる現象で、見た目の美観を損なうだけでなく、接着不良のサインでもある。

さらに、湿気はカビの発生原因ともなる。フィルムとガラスの間に侵入した水分と、空気中の有機物が結びつくと、カビが繁殖する環境が整う。一度カビが発生すると、その除去は非常に困難であり、フィルムの交換が必要になることが多い。

2-4. 物理的劣化：日常の小さなダメージの蓄積

日々の使用によって生じる物理的なダメージも、長期的にはフィルムの劣化につながる。

最も一般的なのが、表面の傷である。清掃時に使用する雑巾やスポンジ、あるいは付着した砂埃などが、フィルム表面に微細な傷をつけていく。PETは硬度が高い材料ではあるが、それでも繰り返し摩擦を受けると、表面に無数のスクラッチが入る。

これらの傷は、初期には肉眼では確認できないほど微細なものだが、徐々に蓄積していく。傷が増えると、光の乱反射が増え、透明度が低下していく。窓を通して見える景色が、以前よりぼやけて見えるようになるのは、この表面傷の蓄積によることが多い。

ハードコート層は、こうした表面傷を防ぐために施されるものだが、それにも限界がある。特に、硬い素材（金属製のヘラ、硬いブラシなど）で強く擦ると、ハードコート層ごと削れてしまうことがある。

また、粘着テープやシールを貼り付けることも、フィルムにダメージを与える。剥がす際に、フィルム表面のコーティングも一緒に剥がれてしまったり、粘着剤の残留物がフィルムを変質させたりすることがある。

さらに、カーテンやブラインドとの接触も、意外と無視できないダメージ源である。風によってカーテンが揺れるたびに、フィルム表面と擦れ合い、微細な摩耗が生じる。特に、厚手のカーテンや金属製のブラインドとの接触は、フィルムに大きなストレスを与える。

第三章：劣化の兆候——早期発見のための観察眼

3-1. 視覚的な劣化サイン

ガラスフィルムの劣化は、様々な視覚的サインとして現れる。これらを早期に発見することが、適切なメンテナンスや交換判断につながる。

気泡の発生

最も分かりやすい劣化サインの一つが、気泡の発生である。施工直後に見られる微細な気泡は、通常1〜2週間で自然に抜けていくが、経年劣化によって発生する気泡は消えることがない。

これらの気泡は、粘着層の接着力低下によって生じる。水分の侵入、粘着剤の劣化、熱による膨張などが複合的に作用し、フィルムとガラスの間に空気が入り込む。初期には針先ほどの小さな気泡だが、時間とともに大きくなり、やがて隣接する気泡と結合して、より大きな空洞を形成していく。

気泡が発生しやすい場所は、フィルムの端部や角部である。これらの部分は、施工時に十分な圧着が難しく、また水分が侵入しやすい箇所でもある。窓の下部、特に結露水が溜まりやすい部分にも気泡が発生しやすい。

変色・褪色

紫外線や熱による劣化が進むと、フィルムの色調が変化する。これは「変色」または「褪色」と呼ばれる現象である。

透明フィルムの場合、黄変（黄色く変色すること）が最も一般的である。PETの光劣化により、分子構造が変化し、特定の波長の光を吸収するようになるためである。初期には僅かな色調変化だが、進行すると明らかに黄色っぽく見えるようになる。

着色フィルムの場合は、元の色が薄くなっていく褪色が起こる。濃いグレーだったものが薄いグレーになったり、青みがかった色が退色して無色に近づいたりする。これは、染料や顔料が紫外線によって分解されるためである。

変色・褪色は、特に日射量の多い南面や西面の窓で顕著に現れる。同じ建物内でも、方角によってフィルムの色調が異なって見えるようになったら、それは劣化が進んでいるサインである。

白濁・曇り

フィルム表面が白く濁ったり、曇ったように見えたりする現象も、劣化の典型的なサインである。

白濁は、フィルム表面や内部に微細なクラックが入ることで生じる。これらのクラックが光を乱反射させ、全体的に白っぽく見えるようになる。初期には、斜めから見たときだけ気づく程度だが、進行すると正面から見ても明らかに白濁していることが分かる。

曇りは、フィルムとガラスの界面に水分や汚れが蓄積することでも生じる。粘着層の劣化により、微細な隙間が生じ、そこに水分が侵入し、光の透過を妨げる。窓を通して見える景色が、以前よりぼやけて見えたり、霞んで見えたりするのは、この曇りの影響である。

剥がれ・浮き

劣化が進行すると、フィルムの端部から剥がれや浮きが始まる。これは接着力の低下が原因で、最も深刻な劣化サインの一つである。

初期には、端部が僅かに浮いている程度だが、放置すると浮きの範囲が徐々に拡大していく。一度剥がれ始めると、その部分から水分や空気がさらに侵入しやすくなり、劣化が加速する。

剥がれが進行したフィルムは、風圧や温度変化によってパタパタと音を立てることがある。また、完全に剥がれ落ちて、ガラス面に粘着剤の残留物だけが残ることもある。この状態になると、もはやフィルムとしての機能は完全に失われている。

縮み・波打ち

熱による劣化が進むと、フィルムが収縮して波打つように変形することがある。これは、PETの熱収縮特性と、粘着層の追従性の低下によって生じる。

特に、高温環境下に長期間置かれたフィルムでは、この現象が顕著である。フィルム表面に細かな波模様が見えたり、全体的にゆがんだ印象を受けたりする。これは、フィルムの均一性が失われている証拠であり、本来の性能も大きく低下していることを示している。

3-2. 機能的な劣化サイン

視覚的な変化だけでなく、機能面での劣化も重要な判断材料となる。

遮熱性能の低下

遮熱フィルムの場合、最も重要なのは遮熱性能である。劣化が進むと、この性能が徐々に低下していく。

具体的には、窓際の暑さが以前より厳しく感じられるようになったり、エアコンの効きが悪くなったと感じられるようになったりする。これは、フィルムの金属蒸着層やセラミック層が劣化し、赤外線の反射・吸収能力が低下しているためである。

定量的に評価するには、赤外線温度計などを使用して、フィルムを貼った窓とそうでない窓の温度差を測定する方法がある。新品時と比較して温度差が明らかに小さくなっていれば、遮熱性能が低下していると判断できる。

UVカット性能の低下

紫外線カット機能も、劣化によって低下する。これは、室内の家具や床材の日焼けが以前より早く進行するようになることで気づくことが多い。

新品のUVカットフィルムは、通常99%以上の紫外線をカットするが、劣化が進むとこの数値が低下していく。紫外線吸収剤が分解されたり、フィルム構造が変化したりすることで、紫外線の透過率が増加する。

家具やカーテンの色褪せが気になるようになったら、フィルムのUVカット性能が低下しているサインかもしれない。

飛散防止性能の低下

防災・防犯目的で施工されたフィルムの場合、飛散防止性能の維持が不可欠である。劣化が進むと、フィルムの引っ張り強度が低下し、ガラスが割れた際の飛散防止効果が減少する。

視覚的には、フィルムが脆くなっていることで判断できる。軽く引っ張っただけで破れたり、端部を触ると簡単に剥がれたりするようなフィルムは、もはや飛散防止の役割を果たせない。

また、フィルムとガラスの接着力が低下していると、衝撃を受けた際にフィルムごと剥がれてしまい、飛散防止効果が発揮されない。定期的な点検で接着状態を確認することが重要である。

第四章：劣化を防ぐ——適切な施工とメンテナンス

4-1. 施工品質が寿命を決める

ガラスフィルムの寿命は、施工の品質によって大きく左右される。高品質なフィルムを使用しても、施工が不適切であれば、早期に劣化が始まってしまう。

ガラス面の前処理

施工前のガラス面の清掃は、フィルムの寿命を左右する最も重要な工程である。ガラス表面に埃、油分、水垢などが残っていると、接着不良の原因となる。

専門業者である株式会社豊絆のような施工のプロは、専用の洗浄剤と道具を使用して、ガラス面を徹底的に清掃する。特に、窓枠との境界部分、ガラスの角部など、汚れが溜まりやすい箇所を入念に処理する。

また、ガラス表面の状態も確認する。細かな傷やガラスのエッジ部分の欠けなどがある場合、そこから空気が入り込んだり、フィルムが破れたりする原因となるため、適切な処置を施す。

施工液の適切な使用

フィルム施工時には、通常、施工液（水に中性洗剤を混ぜたもの）を使用する。この施工液の濃度管理と使用方法が、仕上がりの品質を大きく左右する。

施工液が少なすぎると、フィルムとガラスの間に十分な潤滑性が得られず、気泡が入りやすくなる。逆に多すぎると、完全に乾燥するまでに時間がかかり、その間に埃が付着したり、フィルムが動いてしまったりする。

経験豊富な施工者は、気温、湿度、フィルムの種類などを考慮して、最適な施工液の量を調整する。また、スキージーを使って施工液を確実に排出し、フィルムとガラスを完全に密着させる技術を持っている。

圧着・水抜き

フィルムを貼り付けた後の圧着・水抜き作業は、接着力と仕上がりの美しさを決定する。

スキージーを使って、フィルムとガラスの間に残った施工液と気泡を端部へ押し出していく。この際、適切な圧力と角度、動かし方が重要である。力が弱すぎると水分が残り、強すぎるとフィルムを傷つける。

特に、フィルムの端部の処理は重要である。端部から1〜2cm程度の範囲は、特に入念に圧着し、水分の侵入経路を確実に塞ぐ。この処理が不十分だと、後に端部から剥がれや気泡が発生しやすくなる。

養生期間の確保

施工後は、フィルムが完全に乾燥し、ガラスに密着するまでの養生期間が必要である。この期間は、フィルムの種類や厚み、季節によって異なるが、通常1〜2週間程度である。

防犯フィルムのような厚手のフィルムの場合は、1ヶ月程度の養生期間が必要なこともある。この期間中は、フィルムに余計な力を加えないよう注意が必要である。

養生期間中は、窓の開閉を控える、フィルム表面に触れない、清掃を行わないなどの注意が必要である。この期間を適切に守ることで、フィルムとガラスの接着が完全なものとなり、長期的な耐久性が確保される。

4-2. 日常のメンテナンス

適切なメンテナンスにより、ガラスフィルムの寿命を大幅に延ばすことができる。

正しい清掃方法

ガラスフィルムの清掃は、基本的に水拭きで十分である。柔らかい布やスポンジを使用し、水で湿らせて優しく拭く。汚れがひどい場合は、家庭用の中性洗剤を少量使用してもよい。

清掃時に避けるべきことは、以下の通りである。

まず、硬いブラシや研磨剤入りの洗剤の使用は厳禁である。これらはフィルム表面に傷をつけ、透明度を低下させる。また、アルカリ性や酸性の強い洗剤も避けるべきである。これらはフィルムの素材を変質させる可能性がある。

窓用のワイパー（スクイージー）を使用する場合は、ゴム部分が硬化していないか確認する。硬化したゴムは、フィルム表面に傷をつける原因となる。

また、乾いた布で強く擦ることも避けるべきである。静電気によって埃を引き寄せ、その埃が研磨剤のように作用してフィルムを傷つけることがある。必ず湿らせた布を使用する。

定期的な点検

年に1〜2回程度、フィルムの状態を点検することをお勧めする。点検のチェックポイントは以下の通りである。

• 気泡の有無と大きさの変化
• 端部の剥がれや浮きの有無
• 変色・褪色の程度
• 表面の傷や汚れの状況
• 全体的な透明度

これらの項目を記録しておくことで、劣化の進行速度を把握でき、交換時期の判断材料となる。

環境の管理

フィルムの寿命を延ばすためには、設置環境の管理も重要である。

結露が頻繁に発生する窓では、こまめに結露水を拭き取ることで、水分の侵入を防ぐことができる。また、室内の湿度管理（除湿機の使用など）も有効である。

直射日光が強く当たる窓では、カーテンやブラインドを併用することで、フィルムへの紫外線・熱の負荷を軽減できる。ただし、カーテンとフィルムが直接接触しないよう注意が必要である。

また、窓際に熱源（暖房器具、電気機器など）を置かないことも重要である。局所的な高温は、フィルムの劣化を加速させる。

4-3. 適切なフィルム選択

設置環境に適したフィルムを選択することも、長寿命化の重要なポイントである。

内貼り vs 外貼り

一般的に、内貼りフィルムの方が外貼りフィルムよりも長寿命である。内貼りの場合、耐用年数は10〜15年程度とされるが、外貼りでは5〜7年程度である。

外貼りフィルムは、風雨、砂埃、急激な温度変化など、より過酷な環境に晒されるため、劣化が早い。しかし、室内からの施工が困難な場合や、特定の機能（反射型遮熱など）が必要な場合は、外貼りを選択せざるを得ないこともある。

高品質フィルムの選択

初期コストは高くなるが、3Mのような高品質なフィルムを選択することで、長期的には経済的になることが多い。

高品質なフィルムは、以下のような特徴を持つ。

• 優れた紫外線安定剤が配合されており、光劣化に強い
• 高硬度のハードコート層により、表面傷がつきにくい
• 高性能な粘着剤により、接着力が長期間維持される
• 製造品質が安定しており、個体差が少ない

これらの特徴により、高品質フィルムは、通常のフィルムよりも2〜3年程度長い寿命を持つことが多い。

用途に応じた選択

フィルムには様々な種類があり、用途に応じて最適なものを選択することが重要である。

例えば、西日が強く当たる窓には、高い遮熱性能を持つフィルムを選択する。飛散防止が主目的であれば、透明で厚手のフィルムを選択する。プライバシー保護が目的であれば、適切な透過率のミラーフィルムや目隠しフィルムを選択する。

目的と環境に合ったフィルムを選択することで、無理な負荷がかからず、結果的に長寿命につながる。

第五章：交換の判断と実務

5-1. 交換時期の見極め

ガラスフィルムの交換時期は、単に経過年数だけでなく、劣化の状態を総合的に判断して決定する。

年数による判断

メーカーの推奨する耐用年数を一つの目安とする。内貼りフィルムの場合、10〜15年が一般的な目安である。この年数を経過したら、たとえ見た目に問題がなくても、一度専門業者による点検を受けることをお勧めする。

ただし、これはあくまで標準的な環境での目安である。以下のような条件下では、より短い期間での交換が必要になることがある。

• 直射日光が長時間当たる南面・西面の窓
• 高温多湿の環境（浴室近く、キッチン近くなど）
• 結露が頻繁に発生する窓
• 外気に晒される外貼りフィルム
• 傾斜ガラスや天窓

これらの条件下では、7〜10年程度での交換を検討すべきである。

機能低下による判断

フィルムの本来の機能が著しく低下している場合は、年数に関わらず交換が必要である。

遮熱フィルムの場合、窓際の暑さが施工前と変わらないレベルまで戻っていれば、もはや遮熱効果は期待できない。UVカットフィルムの場合、室内の家具やカーテンの日焼けが気になるようになったら、UVカット効果が低下している証拠である。

防犯・飛散防止フィルムの場合、フィルムが脆くなっていたり、ガラスとの接着力が明らかに低下していたりする場合は、安全性の観点から早急に交換すべきである。

美観による判断

オフィスや店舗など、美観が重要な場所では、見た目の劣化も重要な判断基準となる。

黄変、白濁、気泡などが目立つようになり、来客や顧客の目に触れる場合は、企業イメージを損なう前に交換を検討すべきである。特に、ショーウィンドウや受付近くの窓は、建物の「顔」であり、美観の維持が重要である。

5-2. 劣化したフィルムの剥離

劣化したフィルムを剥がす作業は、想像以上に困難な場合がある。特に、長期間にわたって貼られていたフィルムは、粘着剤がガラスに強固に付着していることが多い。

専門業者への依頼

劣化したフィルムの剥離は、専門業者に依頼することを強くお勧めする。株式会社豊絆のような専門業者は、以下のような技術と道具を持っている。

• 適切な温度管理（ヒートガンなどによる加温）
• 専用の剥離剤
• ガラスを傷つけない専用のスクレーパー
• 粘着剤の残留物を除去する技術

自分で剥がそうとして、ガラスに傷をつけてしまったり、粘着剤の残留物が取れなくなったりするケースは少なくない。特に、大きな窓や高所の窓の場合は、安全性の観点からも専門業者に依頼すべきである。

剥離後の処理

フィルムを剥がした後のガラス面には、粘着剤の残留物が付着していることが多い。これを完全に除去しないと、新しいフィルムの接着に影響が出る。

専門業者は、適切な溶剤と技術を使って、粘着剤の残留物を完全に除去する。その後、ガラス面を徹底的に清掃し、新しいフィルムの施工に最適な状態に整える。

5-3. 新しいフィルムの選択

フィルムを交換する際は、それまでの使用状況を踏まえて、より適切なフィルムを選択する良い機会である。

劣化原因の分析

前回のフィルムがなぜ劣化したのかを分析し、次のフィルム選択に活かす。

例えば、西日による熱劣化が顕著だった場合は、より高い遮熱性能と耐熱性を持つフィルムを選択する。結露による劣化が見られた場合は、結露防止フィルムや、より耐水性の高い粘着剤を使用したフィルムを選択する。

新技術の採用

フィルム技術は日進月歩で進化している。10年前に施工したフィルムを交換する際は、当時よりも性能が向上した新しい製品を選択できる。

例えば、最新の遮熱フィルムは、可視光線の透過率を維持しながら、より高い遮熱性能を実現している。また、ハードコート技術の進歩により、傷がつきにくい製品も登場している。

新しいフィルムを選択する際は、専門業者に最新の製品情報を確認し、自社のニーズに最も適したものを選ぶことが重要である。

第六章：未来への展望——ガラスフィルム技術の進化

ガラスフィルム技術は、今も進化を続けている。劣化しにくい、より長寿命なフィルムの開発が進められている。

ナノテクノロジーの応用

ナノスケールの材料技術を応用した新世代のフィルムが開発されている。例えば、ナノセラミック粒子を配合した遮熱フィルムは、従来の金属蒸着型よりも劣化しにくく、長期間にわたって高い性能を維持できる。

また、ナノレベルのハードコート技術により、表面硬度が大幅に向上した製品も登場している。これにより、表面傷による劣化を大幅に軽減できる。

自己修復機能

小さな傷が自然に修復される「自己修復フィルム」の研究も進んでいる。これは、特殊なポリマー構造により、表面についた微細な傷が熱や時間の経過とともに消えていく機能である。

この技術が実用化されれば、表面傷による劣化が大幅に軽減され、フィルムの寿命が飛躍的に延びることが期待される。

スマートフィルム

電気的な制御により、透過率や遮熱性能を変化させられる「スマートフィルム」も進化している。これらのフィルムは、環境や用途に応じて最適な状態に調整できるため、過度な負荷がかからず、結果的に長寿命につながる可能性がある。

終章：劣化と向き合う——継続的なメンテナンスの重要性

ガラスフィルムは、決して永久的なものではない。紫外線、熱、湿気、そして日常的な物理的接触により、確実に劣化していく。しかし、適切な施工、定期的なメンテナンス、そして適切なタイミングでの交換により、その機能を長期間にわたって維持することができる。

株式会社豊絆のようなガラスフィルムの専門業者は、単にフィルムを貼るだけでなく、お客様の資産を長期的に守るパートナーである。施工品質へのこだわり、定期的な点検サービス、適切な交換時期の提案など、トータルなサポートを提供することで、お客様に安心と快適さを届けている。

ガラスフィルムの劣化は避けられないが、それと適切に向き合うことで、建物の快適性、安全性、そして経済性を長期的に維持することができる。透明な守護者であるガラスフィルムが、その役割を最大限に果たし続けられるよう、私たちは日々、劣化との戦いを続けている。

窓の向こうに広がる景色を守り、室内の快適さを保ち、そして人々の安全を支える。それが、ガラスフィルムという小さな存在の、大きな使命である。そして、その使命を果たし続けるために、劣化への理解と対策は不可欠なのである。
